JENIS
KABEL DAN KONEKTOR
1.
kabel
UTP : untuk menghubungkan HGW\ONT dengan
STB dan HGW\ONT dengan komputer dan juga HGW\ONT dengan smart TV
2. RCA :untuk menghubungkan STB dengan TV pada layanan sd
3. HDMI :untuk menghubungkan STB dengan TV pada layanan HD
§ PEMASANGAN KEBEL UTP STRAIGHT
pperhatikan gambar pemasangan secara straight berikut ini:
keterangan gambar:
TIA\EIA 568A WIRING
1.
PUTIH
DAN HIJAU
2.
HIJAU
3.
PUTIH
DAN ORANGE
4.
BIRU
5.
PUTIH
DAN BIRU
6.
ORANGE
7.
PUTIH
DAN COKLAT
8.
COKLAT
TIA\EIA 568B WIRING
1.
PUTIH
DAN HIJAU
2.
HIJAU
3.
PUTIH
ORANGE
4.
BIRU
5.
PUTIH
DAN BIRU
6.
ORANGE
7.
PUTIH
DAN COKLAT
8.
COKLAT
§ CRIMPING KABEL UTP

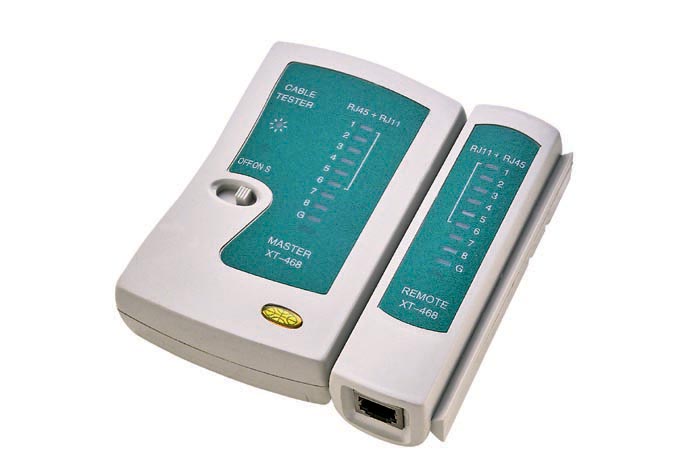

alat yang harus disediakan
untuk pemasangan kabel straight adalah;
1.
tang
crimping
2.
network
cable tester
3.
konektor
rj45
4.
kabel
UTP
§
PEMASANGAN
KABEL LAN SECARA CROSS
perhatikan urutan pemasangan warna kabel secara cross berikut ini :
1.
kupas
kedua ujung kulit luar kebel utp menggunakan tang potong atau gunting dengan
panjang kira kira 4 cm
2.
kemudian
urutkan warnanya dengan menggunakan tipe straight seperti gambar dibawah ini:
3.
setelah
kedua ujung kabel diurutkan warnanya sesuai konfigurasi di atas ratakan ujung
kabel utp dengan memotong sedikit bagian kabel
4.
masukkan
kabel tersebut kedalam konektor rj45 secara hati hati dan jangan sampai
tertukar urutannta
5.
kemudian
jepit konektor yang telah dimasukkan kabel tersebut dengan menggunakan tang
crimping sampai kabel utp terpasang dengan kuat dengan konektor rj45
6.
jika
semua kabel sudah terpasang dengan benar kemudian anda tes menggunakan cable
tester tancapkan masing masing ujung
kabel jika lampu tester menyala secara berurutan dari 1 sampai 8 maka kabel
yang anda pasang sudah benar dan berjalan dengan normal
Hanya ini penjelasan mengenai pemasangan kebel
lan secara straight dan cross semoga bermanfaat
